ROS机器人编程实践

第一部分 基础知识

第1章 概述

ROS 虽然名称里面带个OS，但其实它并不是 OS，而是一个开发框架，就像 Express.js web 框架一样，区别在于它是面向机器人领域，同时市面上还有很多基于该框架的第三方工具包，共同组成一个生态，让整个机器人的开发变得更加容易。

为了降低耦合程度，提高各个模块的通用性，ROS 主要使用消息协议将不同的模块组织起来，进行协同工作；

第2章 预备知识

ROS 图

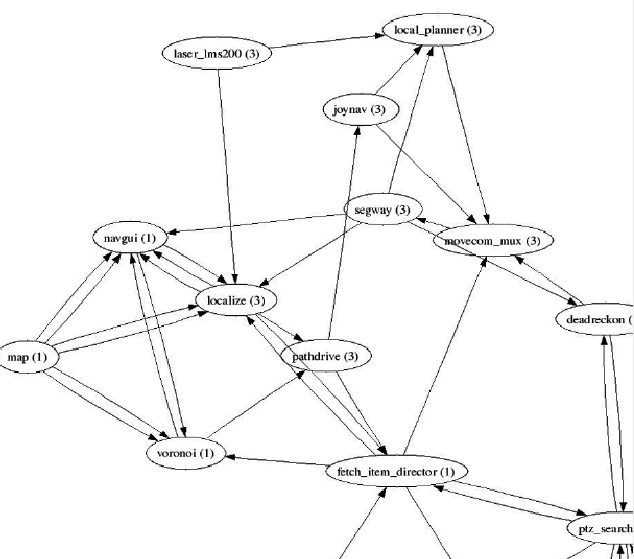

由于 ROS 的设计理论是各个独立程序之间相互通信以达成目标，因此，使用图（节点代表程序、边代表通信）可以很好的对设计概念进行可视化；

roscore

roscore 用于协助实现节点间的通信，某种程度来说，它有点像是一个路由器，或者说有点像 k8s 中的服务发现；节点通过它获得另外一个节点的地址，以便和其他节点建立通信；

另外，roscore 还提供了一个参数服务器，方便节点存储和读取数据；

catkin、工作区及 ROS 程序包

catkin 是一个构建工具，猜测有点像 cmake；后来发现它真的是基于 cmake 的扩展，添加了一些额外的功能；

问：为什么 ROS 使用自己的构建工具，而不是使用现有的构建工具如 cmake？

答：原来是需要进行功能上的扩展，同时也基于 cmake

工作区：代码文件的组织方式，以便文件之间可以相互导入或引用，并且与其他工作区的文件实现隔离；

catkin_init_workspace 命令可快速初始化一个工作区，有点像 IDE 里面新建了一个项目一样，之后通常将代码放在src 文件夹中；

1
2
3
4
5
6
7
8
9
 # 用于在当前 shell 环境中批量设置环境变量，也可以将命令放到 .bashrc 中，以便每次启动新的命令行窗口时，能够自动运行；
source /opt/ros/indigo/setup.bash

mkdir -p ~/catkin_ws/src
cd ~/catkin_ws/src
catkin_init_workspace

cd ~/catkin_ws
catkin_make  # 用于生成 CmakeLists 文件

ROS 程序包：包存储在 src 文件夹中，包中包含有一个 CmakeLists 文件和一个 package.xml 文件，package.xml 主要用于描述一些包的相关信息，如包名称、版本号、作者等等；感觉有点点像 js 里面的 package.json 文件；

1
2
cd ~/catkin_ws/src
catkin_create_pkg my_awesome_code rospy  # 创建一个名为 my_awesome_code 的包，该包依赖 rospy 包

rosrun

本质上每个节点都类似一个可执行程序，由于不同的可执行程序，存放在不同的文件夹中，导致运行该程序时，通常需要输入长长的路径前缀。rosrun 可以简化命令的输入，它会自动寻找可执行程序的位置，运行它，同时还可以传递参数给它；

1
2
# 命令格式如下
rosrun <pakcage_executable> [ARGS]

注意：运行任意的 ros 程序前，都需要确保 roscore 已经在运行，因为它是服务发现的中枢；

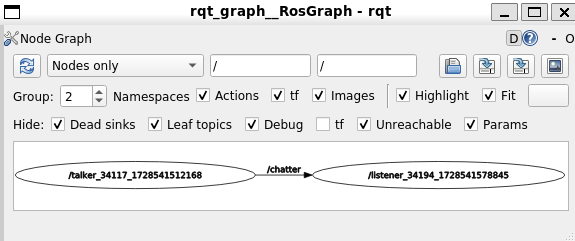

rqt_graph 命令可用于绘制并显示节点图，类似下面这个样子

rosrun 从可用于启动单个节点（程序），如果要批量启动节点，则可以使用 roslaunch 命令

命名、命名空间以及重映射

ROS 通过使用命名空间来避免节点的命名冲突，命名空间类似路径名称，使用斜杠做为分隔符，例如

  • /left/image
  • /right/image

命名空间支持重映射，类似起了个别名，这样其他程序可以根据别名来通信；这个机制可以降低程序之间的耦合性；

1
2
# 将命名空间 right/image 重映射到 image 上
./image_view image:=right/image
1
2
3
4
5
6
# 使用 ns 参数设置程序的命名空间，这样同一个程序，可以在不同的命名空间创建出实例
./camera __ns:=right

# 使用 name 参数设置程序的名称，这样使用同一个程序，可以创建出多个实例
./talker __name:=talker1
./talker __name:=talker2

roslaunch

roslaunch 用于批量启动多个节点，因此它需要配套一个 launch 文件，以便从文件中读取多个节点信息，并启动它们；

1
2
# 命令格式
roslaunch <PACKAGE LAUNCH_FILE

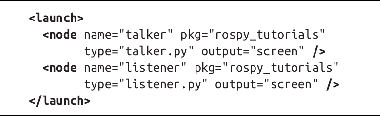

launch 文件示例

tab 键

由于很多命令都比较长，可使用 tab 来自动补全命令，这样能够加快输入速度，

tf：坐标系转换

位置：由 (x, y, z) 三维向量表示

朝向：由 (roll, pitch, yaw) 三维向量表示，分别代表绕各个坐标轴旋转了多少角度；

位姿：由 (x, y, z, roll, pitch, yaw) 组成的六维向量表示；

ROS 使用 /tf 消息主题在节点间共享坐标变换数据，只需在代码中订阅该消息，即可查询有关节点在某个时刻的坐标信息；这些信息包括：

  • 参与变换的两个坐标系名称（分别为 parent 和child）
  • 坐标系之间的相对位置和朝向；
  • 变换的时间截；

第3章 话题

话题：某个拥有特定数据类型的信息流；有点像 MQ 中的消息队列，有消息的发布者，也有消息的订阅者

将消息发布到话题

在工作区的 src 目录，创建一个名称为 basics 的包

1
catkin_create_pkg basics rospy

在 basics 包中的 src 目录中，创建一个 topic_publisher.py 文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#!/usr/bin/env python3
# 以上这行很重要 ，不可省略，如果没有写，有可能 rosrun 会找不到 python 可执行程序

import rospy
from std_msgs.msg import Int32

rospy.init_node("topic_publisher")
pub = rospy.Publisher('counter', Int32) # Int32 参数用来指定话题中的数据类型为 Int32
rate = rospy.Rate(2) # 设置消息速率
count = 0

while not rospy.is_shutdown():
    pub.publish(count)
    count += 1
    rate.sleep()

以上代码有依赖 std_msgs.msg 包，因此需要在 pakcage.xml 文件中添加依赖信息，以便可以构建成功；

1
<depend package="std_msgs"></depend>

使用 source 设置当前目录做为工作空间，导入相关配置，以便可以运行以上述代码；

1
source devel/setup.bash

将 topic_publisher.py 文件设置为可执行文件权限

1
chmod u+x topic_publisher.py

在工作区中 src 目录中，输入以下命令行，运行 topic_publisher.py

1
rosrun basics top_publisher.py

只需确保 top_publisher.py 在 basics 目录即可，因为 rosrun 会自动查询可执行文件的位置；

运行起来后，即可通过以下命令，在另外一个终端查看主题的状态

1
2
3
4
5
rostopic list # 查看当前主题列表
rostopic echo counter -n 5 # 查看 counter 主题最近的5条消息
rostopic hz counter # 查看 counter 主题的消息频率
rostopic info counter # 查看 counter 主题的基本信息
rostopic find std_msgs/Int32 # 通过消息类型查询相关的主题

订阅一个话题

编写 topic_subscriber.py 文件，订阅话题

1
2
3
4
5
6
7
8
9
10
11
12
#!/usr/bin/env python3

import rospy
from std_msgs.msg import Int32

def callback(msg):
    print(msg.data)

rospy.init_node("topic_subscriber")
sub = rospy.Subsciber("counter", Int32, callback)

rospy.spin()

ROS 使用事件驱动的机制，类似 js，因此不可避免会大量用到回调函数

运行订阅文件

1
2
3
source devel/setup.bash # 设置环境变量
chmod u+x basics/src/topic_subscriber.py # 设置为可执行文件
rosrun basics topic_subscriber.py # 运行

锁存话题

如果将某个话题标记为锁存的，那么订阅者在成功订阅话题后，将会收到该话题的最后一条消息；

有了锁存话题，就可以确保那么在发布者之后创建的订阅者，也能够收到发布者之前发布的消息。因为有可能发布者只发布一次消息，而不是不断的发布消息；

1
2
# 通过 latched 参数将话题标记为锁存话题
pub = rospy.Publisher("map", nav_msgs/OccupancyGrid, latched=True)

定义自己的消息类型

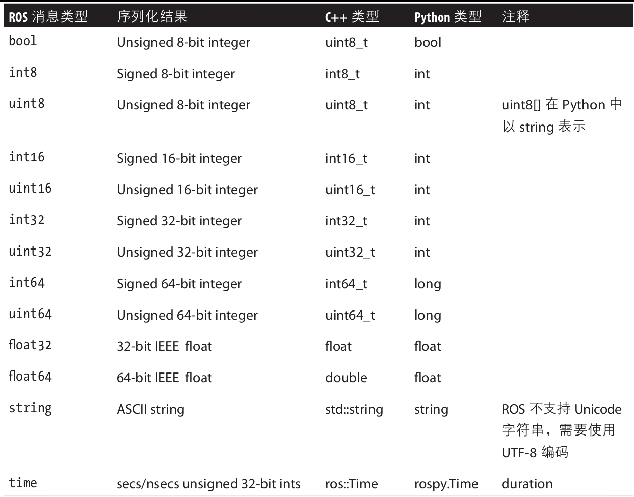

ROS 的内置消息类型

除了内置的消息类型外，也可以自定义消息类型；ROS 为了让消息的数据格式能够在不同的语言中通用，增加了一层抽象，使用一个单独的 msg 文件来定义消息的数据格式。该文件由 catkin_make 编译后，即可由不同的语言编写的模块所读取和识别，即 A 语言编写的节点，能够订阅 B 语言编写的节点发布的消息。代价是每次消息的数据格式有变化，都需要重新运行一次 catkin_make，不然无法生效；

1
2
3
# Complext.msg 数据文件示例
float32 real
float32 imaginary

在运行 catkin_make 之前，我们需要在 package.yml 中添加构建信息

1
2
<build_depend>message_generation</build_depend>
<run_depend>message_runtime</run_depend>

之后还需要修改一 下 CMakeLists 文件，，以便 catkin_make 知道如何自动构建与消息生成相关的代码，需要添加更新的内容包括

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
find_package(catkin REQUIRED COMPONENTS
	roscpp
	rospy
	std_msgs
	message_generation # 明确应查找 message_generation 包，以便用于编译
)

catkin_package(
	CATKIN_DEPENDS message_runtime  # 运行时的依赖
)

add_message_files(
	FILES Complex.msg # 指定要编译的消息文件
)

generate_messages(
	DEPENDENCIES # 声明创建信息时需要的依赖
	std_msgs
)

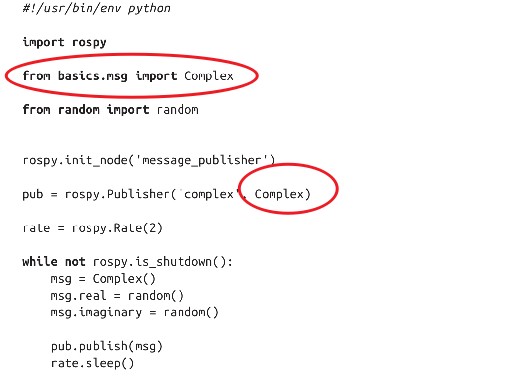

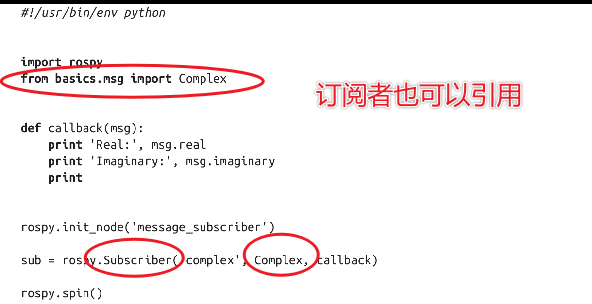

消息格式定义好了后，就可以在代码中进行引用了

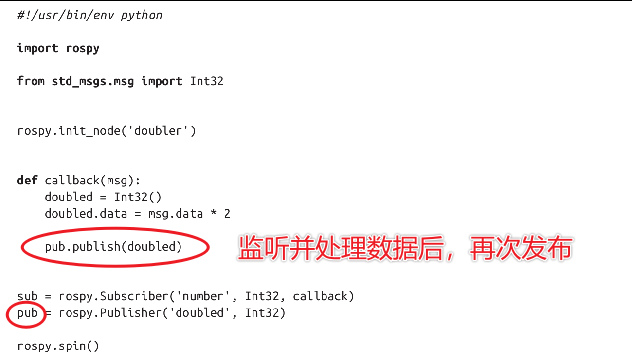

让发布者和订阅者协同工作

第4章 服务

在节点间传递数据，除了使用话题来发布和订阅消息数据外，还有一种方法是“服务”（跨进程函数调用，个人感觉有点点像 RPC 远程进程调用，不过并非点对点的，而是在中间增加了一层抽象）；

话题比较适用于高频传递数据的场景，服务比较适合低频场景，并且数据能够被快速处理，无须花费太长的时间，以免造成阻塞；

定义服务

1
2
3
4
# WordCount.srv 服务定义文件的示例，一般会用一个单独的 srv 目录来统一存放服务定义文件
string words
--- # 输入和输出的分隔符，上面是输入，下面是输出
uint32 count

同话题一样，也需要在 package.yml 文件中定义依赖

1
2
<build_depend>message_generation</build_depend>
<run_depend>message_runtime</run_depend>

并在 CMakeLists 文件中定义构建信息

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
find_package(catkin REQUIRED COMPONENTS
	roscpp
	rospy
	std_msgs
	message_generation # 明确应查找 message_generation 包，以便用于编译
)

catkin_package(
	CATKIN_DEPENDS message_runtime  # 运行时的依赖
)

add_service_files(
	FILES
	WordCount.srv # 指定要编译的服务文件
)

generate_messages(
	DEPENDENCIES # 声明创建消息时需要的依赖
	std_msgs
)

注：rossrv list 命令查看所有可用服务；

运行 catkin_make 命令后，基于服务定义的文件，会生成三个类，它们分别是：

  • WordCount
  • WordCountRequest
  • WordCountResponse

以上类可以被代码文件导入并使用；

实现服务

1
2
3
4
5
6
7
8
9
10
11
12
13
14
#!/usr/bin/env python3
# service_server.py

import rospy

from basic.srv import WordCount, WordCountResponse # 导入 catkin_make 基于配置文件生成的类

def count_words(request):
    return WordCountResponse(len(request.words.split()))

rospy.init_node("service_server")
service = rospy.Service("word_count", WordCount, count_words)

rospy.spin()

回调函数的返回值可以有多种形式，例如元组、列表或者字典；不管使用哪种形式，ROS 底层代码都会将其翻译成 WordCountResponse 对象；

1
2
3
4
5
6
7
8
def count_words(request):
    return len(request.words.split()) # 返回单个数值

def count_words(request):
    return [len(request.words.split())]  # 返回列表

def count_words(request):
    return { "count": len(request.words.split())}  # 返回字典

使用服务

可使用 rosservice call 在命令行中调用服务

另外也可以在代码中调用服务

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#!/usr/bin/env python3
# service_client.py

import rospy

from basic.srv import WordCount

import sys

rospy.init_node("service_client")
rospy.wait_for_service("word_count") # 此行很重要，因为服务是同步的，需要进行等待，确保服务开启后才能调用
word_counter = rospy.ServiceProxy("word_count", WordCount) # 创建一个变量，引用远程服务的函数
words = " ".join(sys.argv[1:])
word_count = word_counter(words) # 通过变量调用远程服务的函数
print(words, "->", word_count)

由于服务的调用是同步的，因此当提供服务的节点不可用时，调用方的代码将会因此阻塞，一直要等到服务恢复正常时，才会继续往下；

第5章 动作

服务比较适用于简单的值查询，如果某个操作耗时较长或者用时未知，则服务显然用起来很不方便；对于时间不确定，且以目标导航型的操作来说，例如指挥机器人到达某个位置，那么使用”动作“机制更加合适；

”动作“是异步的，在执行动作的过程中，会实时提供反馈，并且还支持中途取消；

动作的定义

跟主题和服务一样，动作同样使用文件进行定义（文件名后缀为 .action），动作的定义由三部分构成，分别是：

  • 目标：由动作的客户端发送
  • 结果：由动作的服务端发送
  • 反馈：由动作的服务定期发送

这三部分对应三种消息格式，本质上，动作是对主题消息的更高级的一种封装；

调用 catkin_make 构建动作定义文件后，会生成目标、结果、反馈等相关的类，可在代码中引入并使用

流程大致为：动作服务器启动后，等待客户端给它下命令；服务器接到命令后，开始干活，同时定期发送进度反馈给客户端；客户端可中途取消动作；如果不取消，服务端在动作完成后，还会给客户端发送一个结果；

action 动作文件一般放在包文件夹中的单独的 action 文件夹中，文件内容示例如下：

1
2
3
4
5
6
7
8
9
10
# 第1部分：目标
duration time_to_wait
---
# 第2部分：结果
duration time_elapsed
uint32 updates_sent
---
# 第3部分：反馈
duration time_elapsed
duration time_remaining

注：此处的 duration 是内置的原始类型；

实现一个基本的动作服务器

通过创建一个定时器，来模拟创建动作服务器；原理跟话题差不多，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
#!/usr/bin/env python3
# simple_action_server.py

import rospy

import time
import actionlib
from basics.msg import TimerAction, TimerGoal, TimerResult # catkin_make 解析定义文件后自动生成的类

def do_timer(goal):
    start_time = time.time()
    time.sleep(goal.time_to_wait.to_sec())

    result = TimerResult()
    result.time_elapsed = rospy.Duration.from_sec(time.time() - start_time)
    result.updates_sent = 0

    server.set_succeded(result)

rospy.init_node("timer_action_server")
# 创建一个动作服务器，参数分别为：名称、动作类、回调函数、是否自动启动（应始终禁用，否则容易出现异常）
server = actionlib.SimpleActionServer("timer", TimerAction, do_timer, False)
server.start()
rospy.spin()

功能检查

编写好 simple_action_server.py 文件后，在运行之前，需要准备几件事情：

  • 确保在当前 terminal 运行了 source ./devel/setup.bash，以便能够让环境变量中的 PYTHONPATH 指向当前目录中的 lib，这样才能够找到并导入已编译的 basics 程序包；
  • 确保运行 chmod u+x simple_action_server.py，以便将文件设置为可执行的状态；
1
2
3
4
5
source ./devel/setup.bash

chmod u+x simple_action_server.py

rosrun basics simple_action_server.py
1
2
# 在新窗口运行如下命令
rostopc list

运行后应该可以看到以下几个新增加的 /timer 话题

动作的使用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#!/usr/bin/env python3
# simple_action_client.py

import rospy

import actionlib
from basics.msg import TimerAction, TimerGoal, TimerResult


rospy.init_node("timer_action_client")
client = actionlib.SimpleActionClient("timer", TimerAction) # 此处的动作名称和类名需要和 server 保持一致
client.wait_for_server() # 等待服务器启动，如果服务器未启动，代码会暂时阻塞在这里，直到 server 启动为止
goal = TimerGoal() # 创建动作目标
goal.time_to_wait = rospy.Duration.from_sec(5.0)  # 在 goal 属性上设置数据，以发给 server
client.send_goal(goal)
client.wait_for_result() # 此处也会阻塞，直到结果返回
print("Time elapsed: ", client.get_result().time_elapsed.to_sec())

实现一个更复杂的动作服务器

总体来说，动作跟服务很像，区别在于服务的调用是同步的，而动作的调用是异步的；

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
#!/usr/bin/env python3
# fancy_action_server.py

import rospy
import time, actionlib
from basics.msg import TimerAction, TimerGoal, TimerResult, TimerFeedback

def do_timer(goal):
    start_time = time.time()
    update_count = 0

    if goal.time_to_wait.to_sec() > 60.0:
        result = TimerResult()
        result.time_elapsed = rospy.Duration.from_sec(time.time() - start_time)
        result.updates_sent = update_count
        server.set_aborted(result, "Timer aborted due to too long wait")
        return

    while(time.time() - start_time) < goal.time_to_wait.to_sec():
        if server.is_preempt_requested(): # 如果发生抢占，即动作未完成，又进来了新动作
            result = TimerResult()
            result.time_elapsed = \
                rospy.Duration.from_sec(time.time() - start_time)
            result.updates_sent = update_count
            server.set_preempted(result, "Timer preempted")
            return

        feedback = TimerFeedback()
        feedback.time_elapsed = \
            rospy.Duration.from_sec(time.time() - start_time)
        feedback.time_remaining = goal.time_to_wait - feedback.time_elapsed
        server.publish_feedback(feedback)
        update_count += 1

        time.sleep(1.0)

    result = TimerResult()
    result.time_elapsed = rospy.Duration.from_sec(time.time() - start_time)
    result.updates_sent = update_count
    server.set_succeeded(result, "Timer completed successfully")

rospy.init_node("fancy_action_server")
server = actionlib.SimpleActionServer("timer", TimerAction, do_timer, False)
server.start()
rospy.spin()

使用更复杂的动作

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
#!/usr/bin/env python3
# fancy_action_client.py

import rospy
import time, actionlib
from basics.msg import TimerAction, TimerGoal, TimerResult, TimerFeedback

def feedback_cb(feedback):
    print("[Feedback] Time elapsed: ", feedback.time_elapsed.to_sec())
    print("[Feedback] Time remains: ", feedback.time_remaining.to_sec())

rospy.init_node("timer_action_client")
client = actionlib.SimpleActionClient("timer", TimerAction)
client.wait_for_server()
goal = TimerGoal()
goal.time_to_wait = rospy.Duration.from_sec(5.0)

# 测试 server 端取消动作
# goal.time_to_wait = rospy.Duration.from_sec(500.0)

client.send_goal(goal, feedback_cb=feedback_cb)


# 测试取消动作
# time.sleep(3.0)
# client.cancel_goal()

client.wait_for_result() # 此处会阻塞，直到动作完成或取消，才会往下执行
print("[Result] State: ", client.get_state())
print("[Result] Status: ", client.get_goal_status_text())
print("[Result] Time elapsed: ", client.get_result().time_elapsed.to_sec())
print("[Result] Updates sent: ", client.get_result().updates_sent)

小结

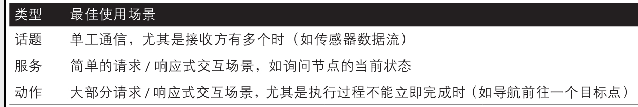

话题、服务、动作三者的区别：

动作比服务更具通用性，因此除非有特殊需求，否则一般都优先使用动作；

第6章 机器人与仿真器

子系统

将大问题拆分成小问题是一种常见的解决问题的思路，在 ROS 里面同样如此。通过将一个复杂的系统，拆分成多个小型的子系统，能够有效的降低复杂度；一种常见的子系统拆分方案是拆分成执行、感知、计算三个子系统；

执行主要负责与轮子、机械臂等部件进行交互；感知主要负责与传感器交互，例如摄像头、激光雷达等；计算主要是收集前两个子系统的数据，进行运算得出下一步行动的结果，以完成任务目标；

执行子系统：移动平台

差分驱动：有两个轮子，当两个轮子同向转动时，机器人会向前进；当反向转运时，机器人会原地转动；

由于两个轮子在静止时无法保持稳定，因此差分底盘一般还会配备几个没有动力的脚轮，用来提供支撑；这样当机器人静止时，也能够保持稳定，不会倒下去；

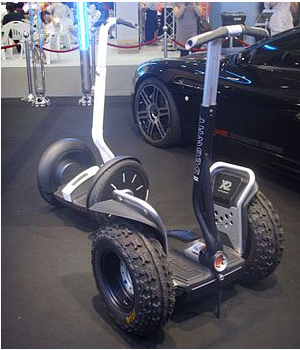

当然，不配备支撑脚轮也是可以的，这就需要机器的人底盘实时处于运动的状态，以实现自平衡，即使机器人实际上处于静止状态；；平衡轮的直径可以尽量设计的大一些，这种过障碍时，会更稳定，波动更小；该设计的优点是狭小空间的通过性更好，缺点是断电后会倒掉；

差分驱动也可以是多轮的，此时变成了滑动转向；当轮子比较多时，一般会用履带包裹，就像坦克或挖掘机那样；滑动结构与地面的摩擦力很大，因此轮子的磨损比较快，另外也容易对地面造成破坏；

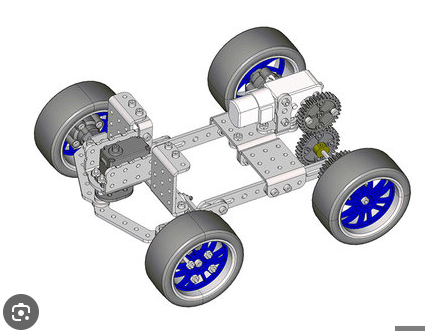

阿克曼平台：后轮不转动，只转动前轮，来实现转向；家用小轿车即采用此种设计；缺点是不能横向移动；需要通过倒车来实现横移，即日常生活中常见的侧方停车；

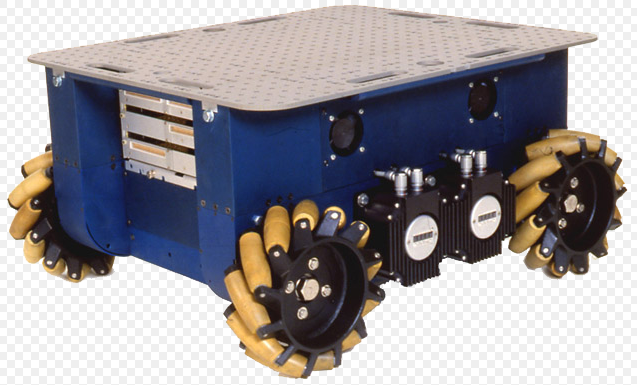

表克纳姆底盘：优点是可以全向移动，缺点是滚轮直径小，因此只适合光滑表面，不然磨损很快；

为了实现不同底盘之间的指令复用，有必要对移动底盘进行抽象，通常会采用 twist 消息类型，用来表达三维空间中的线速度和角速度；底盘平台收到 twist 消息后，再根据自己的机械构造，拆分成相匹的轮子驱动指令；

执行子系统：机械臂

另外一个常见的执行子系统是机械臂，以便机器人能够完成操纵物体的任务，例如抓取和放置物品；

两种常见的机械臂结构：

  • 旋转关节：常用于车间生产等工业机器人
  • 线性关节：有点像3D打印机

理论上只需要 6 个自由度就能够让机械臂在工作环境中达到任意的位姿，但受限于机械结构，实际上很难达到，因此一般会增加 1 个自由度，来增加整个工作区的空间；但增加自由度意味着增加成本，可靠性下降，因此实际使用多少个自由度，主要取决于工作环境的需要和操作复杂程度；

传感子系统

传感器能够让机器人感知环境，并相应的调整自己的行为；传感器的种类非常丰富，并且不一定越多越好，而是根据任务需要而定。有些很复杂的操纵任务，甚至可能只需要几个二值传感器（如限位开关）就足够了；

除了二值传感器，还有一类传感器是“量传感器”，例如压力传感器；每个传感器一般会有其局限性，例如最大或最小有效距离等，因此一般需要组合多个传感器，来提高感知的准确度；

普通相机

双目立体相机的精度受限于相机的一些参数，并且要求拍摄目标有明显的纹理特征，否则难以比对两个视野的差异，例如一堵白墙的场景中，检测效果就不太好；

ROS 一般使用 sensor_msgs/Image 消息类型来传递图像信息，该消息包含了一系列与图像有关的数据，例如尺寸、格式、图像数据等；

深度相机

双目立体相机一般是被动式的工作，而深度相机则是主动式的，它会向环境投影光线，形成纹理，然后被相机捕捉；投射的光线一般使用红外波段（非可见光），以避免影响物体的颜色；

另一种深度相机是投射结构光（例如微软的 Kinect），同样也是通过相机捕捉纹理特征来重构三维空间；

还有一种深度相机是使用红外 LED 或激光发射头，原理有点像蝙蝠的声纳，区别是雷达投射的是光线，而不是声波；然后计算发出光线到收到光线反射的时间差来计算深度；

深度相机产生的数据一般是点云的形式，ROS 中的消息类型为 sensor_msgs/PointCloud2；由于相机无法保证每个区域都能正确返回数据，因此有时候在点云的可视化数据中，会存在一些“洞“，一般需要使用算法进行处理；

激光雷达

激光雷达的原理跟红外 LED 深度相机的原理相同，只是精度更高；常用于精度要求高的场景，例如自动驾驶；

ROS 中激光雷达的消息类型一般为 sensor_msgs/LaserScan；虽然不同雷达厂家的原始输出格式不同，但最终都会使用 ROS 的驱动包转换成统一的格式；

旋转编码器

旋转编码器用来感知某个可旋转部件的旋转圈数，从而计算位移，有点像汽车车轮上面的里程计；但考虑外部环境存在干扰因素，例如地面的摩擦系数，风阻等；旋转编码器直接计算出来的结果并不准确，通常都会和实际值出现一定的偏差；

旋转编码器在移动平台和机械臂上的使用方式差别很大，一个用来计算移动距离，消息类型为geometry_msgs/Transform；一个用来计算姿态，消息类型为 sensor_msgs/JointState；

计算子系统

由于 ROS 的设计架构是节点间的消息传递，因此不可避免带来了消息格式转换的额外计算开销；这种开销也导致了对处理器一定的门槛要求，例如 8 位处理器通常难以满足计算性能的要求；不过随着处理器的性能变得越来越强大，现在 ROS 已经能够运行在绝大多数的终端设备上了；

机器人系统举例

目前市面上已经有一些成熟的开箱即用的机器人开发平台，购买来后即可进行试验；

常用的机器人开发平台有：

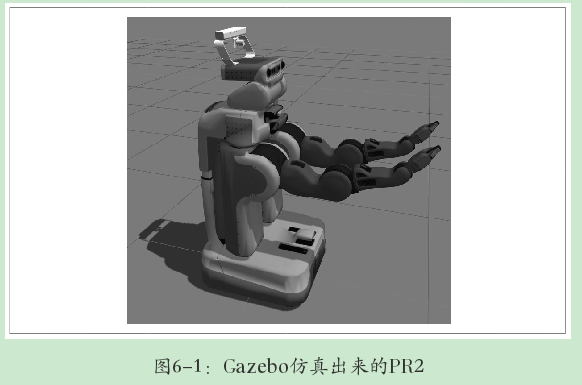

  • PR2，据说售价 40 万美元；

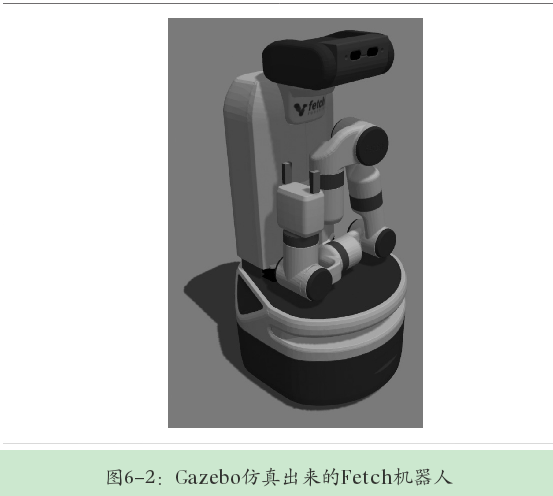

  • Fetch，用于仓储业务的移动操作机器人；

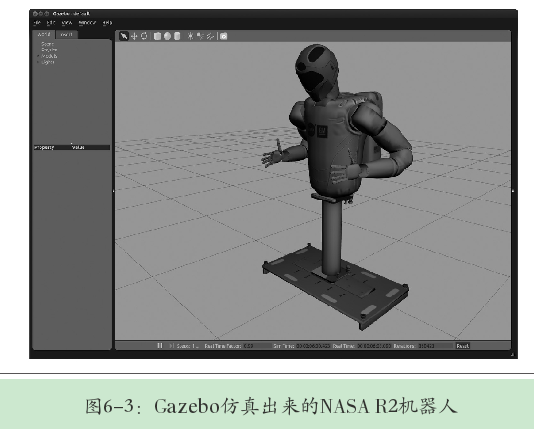

  • Robonaut2，工作在国际空间站；

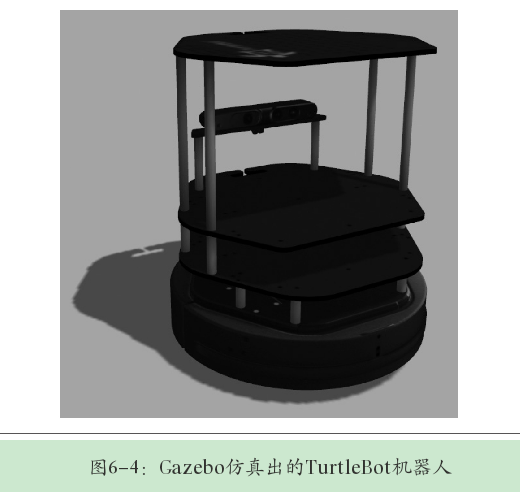

  • TurtleBot，用于 ROS 教育和原型开发；价格在 2000 美元以内；

仿真器

仿真软件有很多好处，最主要的好处包括：

  • 免费，毕竟购买机器人的成本还是很高的；
  • 不会产生机械故障，让开发者能够专注于算法的验证；

Stage：常用的 2D 仿真软件，建模语言简单，运行速度快，纯刚体世界；

Gazebo：适用于 3D 场景的仿真；可选择不同的引擎做刚体仿真；

SLAM，simultanious localization and mapping，同步定位与地图构建

2D 仿真，机器人只能在 2D 平面上运动；

市面上还有其他仿真软件，例如还有 MORSE，V-REP 等；每个都有其优缺点和取舍，因此需要根据自身的业务场景，选择最合适的；

第7章 Wander-bot

目标：编写一个可以自由行走，并自动避开障碍的机器人

创建包

创建工作区

创建程序包

编写可执行文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
#!/usr/bin/env python3
# red_light_green_light.py

import rospy
from geometry_msgs.msg import Twist

# queue_size 参数用来设置队列中的消息数量上限，如果有新的消息进来，超过了消息数量上限
# 则丢弃旧的，仅保留最新的消息
cmd_vel_pub = rospy.Publisher("cmd_vel", Twist, queue_size=1)
rospy.init_node("red_light_green_light")

red_light_twist = Twist() # Twist 构建的对象初始字段的默认值为0，意味着停止状态
green_light_twist = Twist()
green_light_twist.linear.x = 0.5 # 线性度设置为 0.5 米/秒

driving_forward = False
light_change_time = rospy.Time.now()
rate = rospy.Rate(10)

while not rospy.is_shutdown():
    if driving_forward:
        # 通过 while 不断发布前进的命令，否则如长时间没有收到新命令，会触发超时保护，自动停下来
        cmd_vel_pub.publish(green_light_twist)
    else:
        cmd_vel_pub.publish(red_light_twist)

    if rospy.Time.now() > light_change_time: # 定时翻转运动状态，走3秒，停3秒
        driving_forward = not driving_forward
        light_change_time = rospy.Time.now() + rospy.Duration(3)

    rate.sleep()

安装 ROS 程序包

1
2
3
4
5
6
7
8
sudo apt-get install ros-noetic-joy ros-noetic-teleop-twist-joy \
  ros-noetic-teleop-twist-keyboard ros-noetic-laser-proc \
  ros-noetic-rgbd-launch ros-noetic-rosserial-arduino \
  ros-noetic-rosserial-python ros-noetic-rosserial-client \
  ros-noetic-rosserial-msgs ros-noetic-amcl ros-noetic-map-server \
  ros-noetic-move-base ros-noetic-urdf ros-noetic-xacro \
  ros-noetic-compressed-image-transport ros-noetic-rqt* ros-noetic-rviz \
  ros-noetic-gmapping ros-noetic-navigation ros-noetic-interactive-markers

安装 TurtleBot3 程序包

1
2
3
sudo apt install ros-noetic-dynamixel-sdk
sudo apt install ros-noetic-turtlebot3-msgs
sudo apt install ros-noetic-turtlebot3

安装 TurtleBot3 simulations 仿真器程序包

1
2
3
cd ~/wanderbot_ws/src/
git clone -b noetic-devel https://github.com/ROBOTIS-GIT/turtlebot3_simulations.git
cd ~/wanderbot_ws && catkin_make

设置当前文件来为新的工作区

1
source devel/setup.sh

启动仿真器，检查是否成功安装

1
2
export TURTLEBOT3_MODEL=waffle
roslaunch turtlebot3_gazebo turtlebot3_world.launch

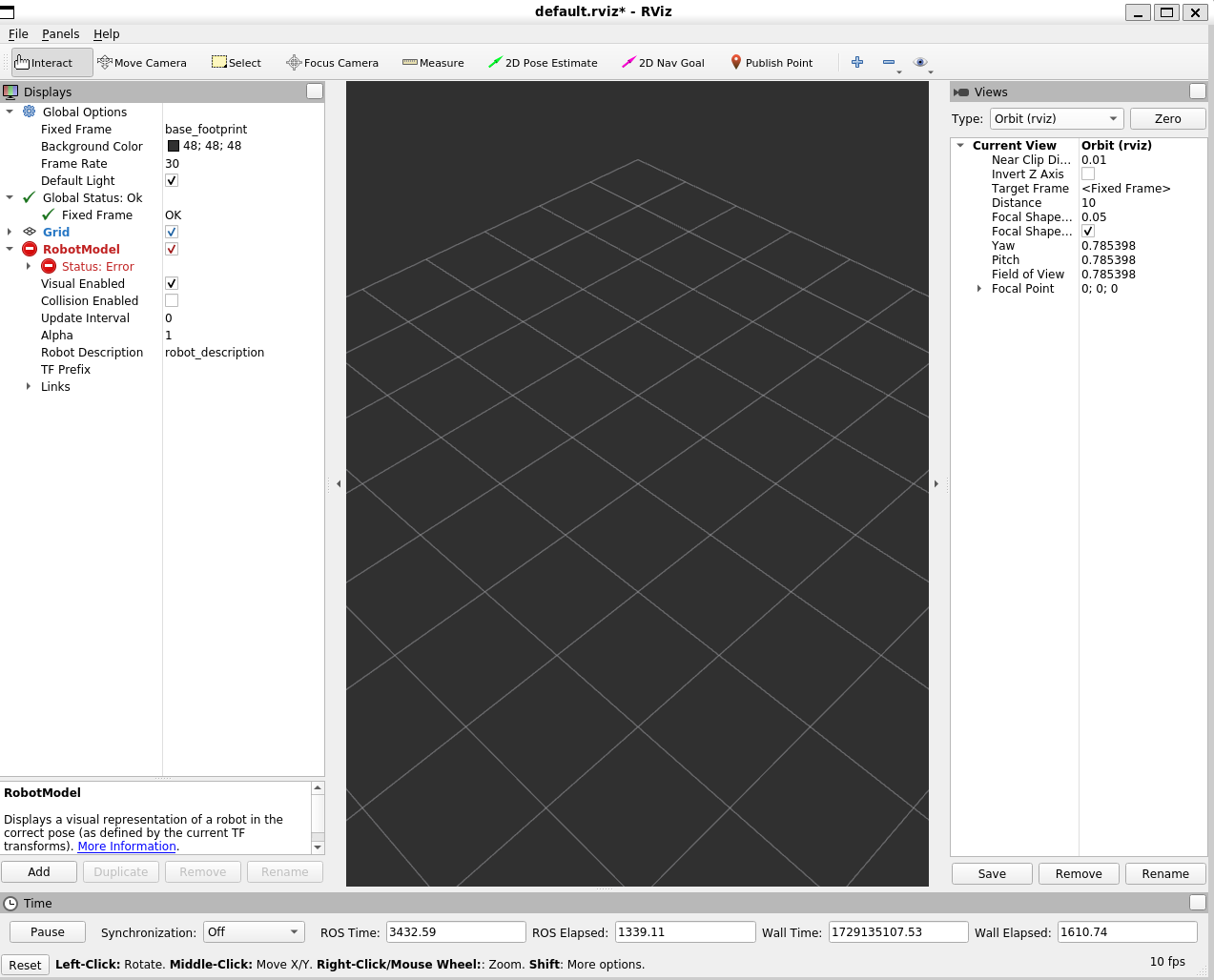

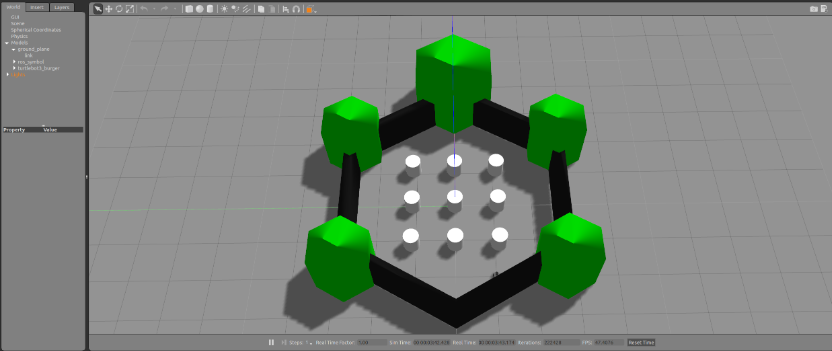

若成功安装，会出现以下界面

另外开启一个 terminal 终端，运行编写好的可执行文件

1
./red_light_green_light.py

如果运行成功，每隔3秒钟，在预览窗口里面，可以看见小车开始移动了起来；不过移动的方向不太直，偶尔会自己打偏，不知为何；

读取传感器数据

如果想要在 ROS 中获取某个话题的讯息，可以考虑将其打印在终端上面，这样可以直观的看到消息是否在发布，同时确保消息类型与预期相符；

在新的终端窗口中，运行以下命令

1
rostopic echo scan

便会不断打印出 scan 话题的信息流，格式如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
---
header:
  seq: 45
  stamp:
    secs: 11094
    nsecs: 949000000
  frame_id: "base_scan"
angle_min: 0.0
angle_max: 6.28318977355957
angle_increment: 0.017501922324299812
time_increment: 0.0
scan_time: 0.0
range_min: 0.11999999731779099
range_max: 3.5
ranges: [0.1380552351474762, 0.12576285004615784, 0.12553857266902924, 0.14307521283626556, 0.12852567434310913, 0.15272736549377441, 0.12958106398582458, 0.11999999731779099, 0.13228699564933777, 0.11999999731779099, 0.14200454950332642, 0.11999999731779099, ... 0.14552319049835205]
intensities: [0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, ... 0.0, 0.0, 0.0]

计算障碍物的距离

1
2
3
4
5
6
7
8
# i 是 ranges 中的 item 索引
bearing = msg.angle_min + i * msg.angle_max / len(msg.ranges)

# 机器人正前方的障碍物距离，那么 i 取 len(msg.ranges) * 0.5
range_ahead = msg.ranges[len(msg.ranges) * 0.5]

# 离机器人最近的障碍物距离
closest_range = min(msg.ranges)

创建一个能够计算机器人正前方障碍物距离的节点（进程）

1
2
3
4
5
6
7
8
9
10
11
12
13
#!/usr/bin/env python3
# range_ahead.py

import rospy
from sensor_mgs.msg import LaserScan

def scan_callback(msg):
    range_ahead = msg.ranges[len(msg.ranges) / 2]
    print("range ahead: ", range_ahead)

rospy.init_node("range_ahead")
scan_sub = rospy.Subscriber("scan", LaserScan, scan_callback)
rospy.spin()

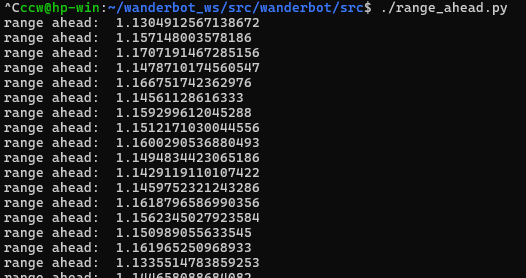

运行起来后，它会持续打印出前方障碍物的距离，类似下面这个样子

感知环境并移动

组合移动和感知两部分功能

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
#!/usr/bin/env python3
# wander.py

import rospy
from geometry_msgs.msg import Twist
from sensor_msgs.msg import LaserScan

def scan_callback(msg):
    global g_range_ahead
    g_range_ahead = min(msg.ranges)

g_range_ahead = 1 # 使用全局变量记录前方障碍物距离，用来判断是否停止移动并转向

scan_sub = rospy.Subscriber("scan", LaserScan, scan_callback)
cmd_vel_pub = rospy.Publisher("cmd_vel", Twist, queue_size=1)
rospy.init_node("wander")
state_change_time = rospy.Time.now()
driving_forward = True
rate = rospy.Rate(10)

safe_dist = 0.4


while not rospy.is_shutdown():
    print("range ahead", g_range_ahead)
    if driving_forward:
        if (g_range_ahead < safe_dist or rospy.Time.now() > state_change_time):
            driving_forward = False
            state_change_time = rospy.Time.now() + rospy.Duration(5)
    else:
        if rospy.Time.now() > state_change_time:
            driving_forward = True
            state_change_time = rospy.Time.now() + rospy.Duration(30)
    twist = Twist()
    if driving_forward:
        twist.linear.x = 0.5
        twist.angular.z = 0
    else:
        twist.angular.z = 1
        twist.linear.x = 0
    cmd_vel_pub.publish(twist)

    rate.sleep()

第二部分 使用 ROS 驱动机器人行走

第8章 遥控机器人

目标：编写一个支持通过键盘进行遥控的机器人

开发模式

思路：将任务分解成多个节点（进程），每个节点负责分工一个小事情，节点之间通过话题交换数据；

对于遥控场景，一种分解方式如下：

  • 节点A：监听键盘事件，广播消息；
  • 节点B：监听广播，输出 Twist 消息作为响应；

键盘驱动

编写一个节点，监听键盘的输入

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
#!/usr/bin/env python3
# key_publisher.py

import sys, select, tty, termios
import rospy
from std_msgs.msg import String

if __name__ == "__main__":
    key_pub = rospy.Publisher("keys", String, queue_size=1)
    rospy.init_node("keyboard_driver")
    rate = rospy.Rate(100)
    old_attr = termios.tcgetattr(sys.stdin) # 备份旧属性
    tty.setcbreak(sys.stdin.fileno())
    print("Publishing keystrokers. Press Ctrl-C to exit...")
    while not rospy.is_shutdown():
        # 此处的select 参数 0 为超时时间，0 表示不等待，立即返回
        if select.select([sys.stdin], [], [], 0)[0] == [sys.stdin]:
            key_pub.publish(sys.stdin.read(1))
        rate.sleep()
    # 恢复之前备份的属性
    termios.tcsetattr(sys.stdin, termios.TCSADRAIN, old_attr)

运动生成器

编写一个节点，用来对键盘输入做出响应，当按下 wsadx 等键时，分别做出前进、停止、左转、右转、后退等动作；同时机器持续执行最后一条指令，直到有新的指令进来，以便能够保证机器人一直处于运动的状态；因为 ROS 默认如果一定的时间内（如500ms）没有新指令进来，就会暂停机器人；

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
#!/usr/bin/env python3
# keys_to_twist_using_rate.py

import rospy
from std_msgs.msg import String
from geometry_msgs.msg import Twist

key_mapping = {
    "w": [0, 1],
    "x": [0, -1],
    "a": [-1, 0],
    "d": [1, 0],
    "s": [0, 0]
}

g_last_twist = None

def keys_cb(msg, twist_pub):
    global g_last_twist
    if len(msg.data) == 0 or msg.data[0] not in key_mapping:
        return
    vels = key_mapping[msg.data[0]]
    g_last_twist.angular.z = vels[0]
    g_last_twist.linear.x = vels[1]
    twist_pub.publish(g_last_twist)

if __name__ == "__main__":
    rospy.init_node("keys_to_twist")
    twist_pub = rospy.Publisher("cmd_vel", Twist, queue_size=1)
    rospy.Subscriber("keys", String, keys_cb, twist_pub)
    rate = rospy.Rate(10)
    g_last_twist = Twist()
    while not rospy.is_shutdown():
        twist_pub.publish(g_last_twist)
        rate.sleep() # 每10ms 发布一次指令

ROS 有内置一个 rqt_plot 命令行工具，用于可视化消息流中的数据，此处运行的命令为:

1
rqt_plot cmd_vel/linear/x cmd_vel/angular/z

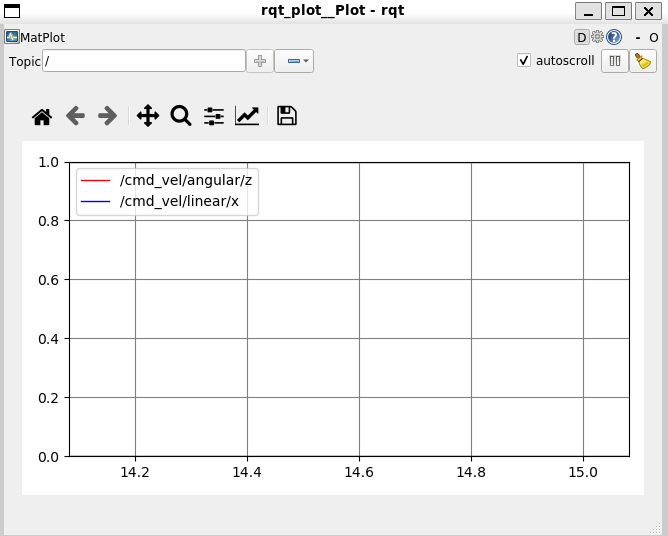

运行后显示的窗口，可看到监听字段的实时数值，它会不断滚动刷新；

image-20241016181114044

参数服务器

同一段代码，可能使用于不同的场景，例如移动平台在公路上（如自动驾驶）和在室内走廊中（如扫地机），显然会使用不同的速度进行移动；因此参数不适合写死在代码中，最好是支持外部传入。可以有很多种传递方法，例如消息、或者命令行也行；

1
2
# 此处通过命令行传递参数，之后在代码中可通过 has_param() 和 get_param() 读取外部传入的参数
./keys_to_twist.py _linear_scale:=0.5 _angular_scale=0.4
1
2
3
if rospy.has_param("~linear_scale"):
    scale = rospy.get_param("~linear_scale")
    pass

此处之所以能够使用 has_param() 和 get_param() 来查询和读取参数值，显然 ROS 将参数保存到了某个全局的位置，即参数服务器；

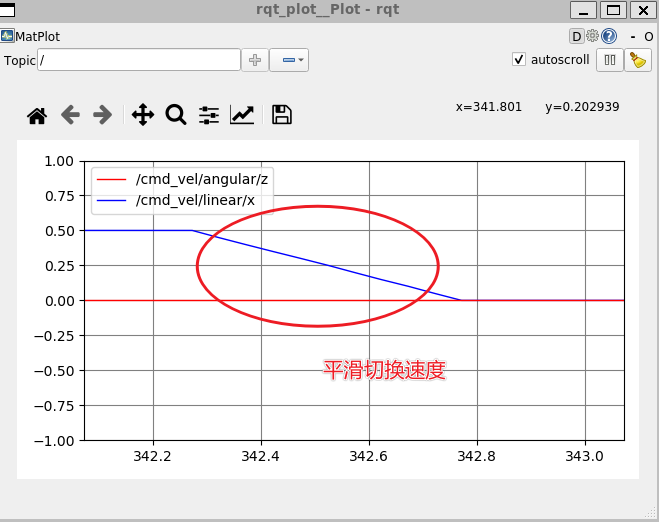

速度斜坡曲线

从物理定律来说，机器人无法瞬间启动或停止；如果发动机瞬时切换到过高的速度，也会带来一系列负面作用，例如打滑，甚至造成损坏；因此，更好的做法是引入加速度控制机制，按照可控的加速率，将速度逐步升高到目标值；

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
#!/usr/bin/env python3
# keys_to_twist_with_ramps.py

import rospy
import math
from std_msgs.msg import String
from geometry_msgs.msg import Twist

key_mapping = {"w": [0, 1], "x": [0, -1], "a": [-1, 0], "d": [1, 0], "s": [0, 0]}

g_twist_pub = None
g_target_twist = None
g_last_twist = None
g_last_twist_send_time = None
g_vel_scales = [0.1, 0.1]  # 起始速度的缩放倍率，设置较小的初始值，以便从低速开始启动
g_vel_ramps = [1, 1]  # 加速度，单位：米/平方秒

def ramped_vel(v_prev, v_target, t_prev, t_now, ramp_rate):
    # 计算步进
    step = ramp_rate * (t_now - t_prev).to_sec()
    sign = 1.0 if (v_target > v_prev) else -1.0
    error = math.fabs(v_target - v_prev)  # float abs 取浮点数绝对值
    if error < step:
        return v_target
    else:
        return v_prev + sign * step  # 向目标收敛

def ramped_twist(prev, target, t_prev, t_now, ramps):
    tw = Twist()
    tw.angular.z = ramped_vel(prev.angular.z, target.angular.z, t_prev, t_now, ramps[0])
    tw.linear.x = ramped_vel(prev.linear.x, target.linear.x, t_prev, t_now, ramps[1])
    return tw

def send_twist():
    global g_last_twist_send_time, g_target_twist, g_last_twist, g_vel_scales, g_vel_ramps, g_twist_pub
    t_now = rospy.Time.now()
    g_last_twist = ramped_twist(
        g_last_twist, g_target_twist, g_last_twist_send_time, t_now, g_vel_ramps
    )
    g_last_twist_send_time = t_now
    g_twist_pub.publish(g_last_twist)

def keys_cb(msg):
    global g_target_twist, g_last_twist, g_vel_scales
    if len(msg.data) == 0 or msg.data[0] not in key_mapping:
        return
    vels = key_mapping[msg.data[0]]
    g_target_twist.angular.z = vels[0] * g_vel_scales[0]
    g_target_twist.linear.x = vels[1] * g_vel_scales[1]

def fetch_param(name, default):
    if rospy.has_param(name):
        return rospy.get_param(name)
    else:
        print("parameter {} not defined. Default to {}".format(name, default))
        return default

if __name__ == "__main__":
    rospy.init_node("keys_to_twist")
    g_last_twist_send_time = rospy.Time.now()
    g_twist_pub = rospy.Publisher("cmd_vel", Twist, queue_size=1)
    rospy.Subscriber("keys", String, keys_cb)
    g_target_twist = Twist()
    g_last_twist = Twist()
    g_vel_scales[0] = fetch_param("~angular_scale", 0.1)
    g_vel_scales[1] = fetch_param("~linear_scale", 0.1)
    g_vel_ramps[0] = fetch_param("~angular_accel", 1.0)
    g_vel_ramps[1] = fetch_param("~angular_accel", 1.0)

    rate = rospy.Rate(20)
    while not rospy.is_shutdown():
        send_twist()
        rate.sleep()

开车

1
2
3
# 新建终端，setup 环境，然后运行如下命令
python3 ./keys_to_twist_with_ramps.py _linear_scale:=0.5 \
_angular_scale:=1.0 _linear_accel:=1.0 _angular_accel:=1.0

之后在键盘监听窗口，通过 wsadx 键控制小车的行进和转向；

rviz

rviz 是 ros visualization 的缩写，从名称即可看出来这是一个可视化的工具；

在仿真器中，相机可以安装在任何位置，不受任何物理限制，非常便于开发和测试；不过一般来说，相机通常会安装在机器人身上，尤其是肩上或脖子以上的位置，因为这个位置有助于获得更好的视野，同时相机也会跟随机器人进行移动，方便代入机器的视角来设计相应的算法；

运行以下命令，会启动 rviz 窗口；窗口中有很多参数项，可根据需要进行配置，例如设置视角的位置；设置好了后，还可以保存配置文件，以便后续复用，避免每次手工重复设置；

1
rosrun rviz rviz

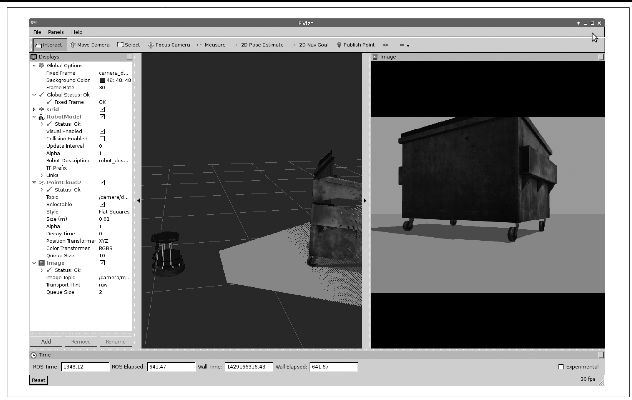

启动后的窗口类似下面这个样子；rviz 自带了不少插件，可以借助这些插件，将数据可视化；

计算机
#机器人
ROS机器人编程实践
https://ccw1078.github.io/2024/10/10/ROS机器人编程实践/
作者
ccw
发布于
2024年10月10日
许可协议
